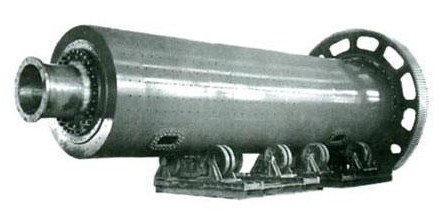

風掃烘干原料磨

發布時間：2023-11-29人氣：160

MF系列風掃烘干原料磨，是河南焦礦機械有限公司在國內首家推出的水泥廠用烘干原料磨?，F(xiàn)已形成MF320、MF350、MF380等多個系列產品，分別用于滿足300t/d、600t/d、1000t/d、1300t/d、1500t/d熟料生產線的生料粉磨，該磨具有投資省、工藝流程簡單、操作方便、維修工作量低等優點，制粉系統電耗與立磨接近。

設備主要由進料裝置、主軸承、回轉部分、傳動裝置、出料裝置、高壓?jiǎn)?dòng)裝置及潤滑系統組成。

原料經喂料設備由進料裝置進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，原料與熱風在磨內進行熱交換，并在磨內被粉碎和研磨，在原料被研磨的同時，細粉被通過磨內的熱風，經由磨機的出料裝置帶出磨機。

風掃烘干原料磨結構合理，粉磨效率高，是生料制粉的理想設備。

風掃原料磨性能參數表

規格	生產能力（t/h）	筒體轉速（t/min）	傳動形式	電動機		減速機		重量	備注
規格	生產能力（t/h）	筒體轉速（t/min）	傳動形式	電壓	功率	型號	速比	重量	備注
?3.3×4.7	30-35	18.42	邊緣	6/10	680	RZD80	6.72	143
?3.6×6	50-55	17.57	邊緣	6/10	1000	JDX630	6.3	152
?3.8×7.5	85	16.7	邊緣	6/10	1400	MBY800NO.1	5.6	196
?3.95×7.2	90	17	邊緣	6/10	1400	MBY800J	4.5	212
?3.95×7.9	95-105	17	邊緣	6/10	1600	MBY800J	4.5	214.5
?3.95×8.3	105-120	17	邊緣	6/10	1600	MBY900J	4.5	217
?3.95×8.6	110-130	17	邊緣	6/10	1800	MBY900J	4.5	220
